【案例分享】150噸/時花崗巖破碎生產線方案
2020-07-09 11:43
項目說明
產量:150噸/小時 物料:以花崗巖為主，輔料為石灰石、鵝卵石石 進料要求:≤1000mm 出料要求:≤31.5mm
主要設備型號: 振動給料機：ZSW-1100×4900 1臺
顎式破碎機：PE-600×900 2臺
振動給料機：ZD1018 1臺
單缸液壓圓錐破：CH440 1臺
振動篩：2YA-3070 2臺
洗砂機：XSD3020 1臺

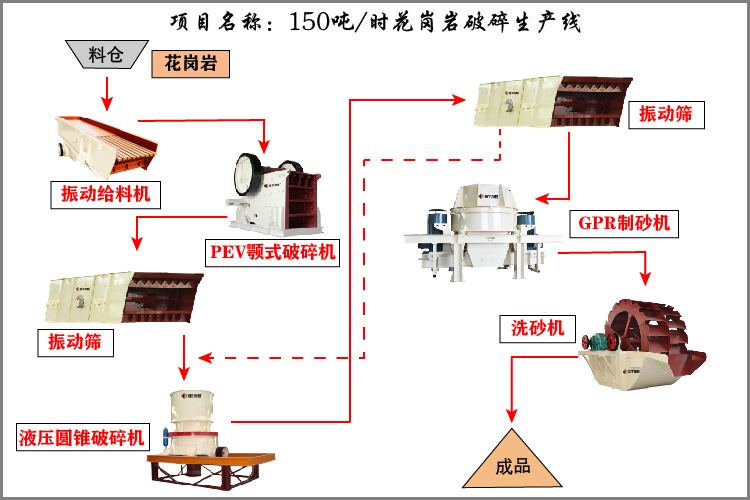

方案配置
方案說明
大料斗中的花崗巖由振動喂料機ZSW1100*4900進入顎式破碎機PE-600*900。原料中含自然風沙較多，所以需要篩分，振動喂料機ZSW1100x4900帶有耐磨棒條，間隙為120mm。這種設計的好處是把原料中較小顆粒的料預先分離出來，可以減少顎式破碎機不必要的負擔。從喂料機棒條縫隙中漏下來的小于120mm的物料經過皮帶輸送機輸送至YA2060振動篩。物料被分成小于20mm和大于20mm兩部分，前者作為廢料，后者由皮帶機被輸送至中間料倉。
粗碎后的物料由皮帶輸送機送到中間料倉中, 振動給料機ZD0916將物料輸送到單缸液壓圓錐破碎機CH440，采用三線配置，任何一條生產線上的設備出現問題，不會影響其他兩條生產線的正常運行。
經圓錐破破碎后的物料經過兩級篩分，都采用2YK-3072振動篩，篩分出0-5mm，5-10mm，10-20mm，20-31.5mm四種成品。5-10mm物料經制砂機整形，進入洗砂機，產出高品質細沙；大于31.5mm的物料由皮帶機輸送回中間料倉進行再次破碎，形成循環，大量生產出0-31.5的石料。
湖北恒基
從一片荒草地到正式投入運營，此項目全程由恒基公司保駕護航，及時和客戶溝通，綜合考慮客戶場地的問題。利用場地的高低落差，合理地進行生產線設計，并充分優化設計方案，不僅節約了設備的使用量，而且大大降低了運行成本。
主要設備采用先進液壓調控的技術，擁有成熟的工藝，設備性能穩定可靠，讓整體生產技術、工藝裝備均處于國內外先進水平，確保整個項目的高效穩定運行；該項目采用兩段破碎工藝，生產線布局集中緊湊，不僅節約了用地面積，而且便于設備的檢查和維修。
